一、三相笼型异步电动机

三相笼型异步电动机的直接启动

直接启动就是利用开关或接触器将电动机的定子绕组直接接入额定电压的电网上，也称为全压启动。直接启动时，启动电流很大，可达额定电流的 5~7 倍。对于频繁启动的电动机，过大的启动电流将造成电动机发热，影响电动机的使用寿命。过大的启动电流还会使供电线路的压降增大，影响同一线路上其他用电设备的正常运行，甚至由于欠压保护而使正在运行的电气设备断电。

二、三相笼型异步电动机

三相笼型异步电动机的降压启动

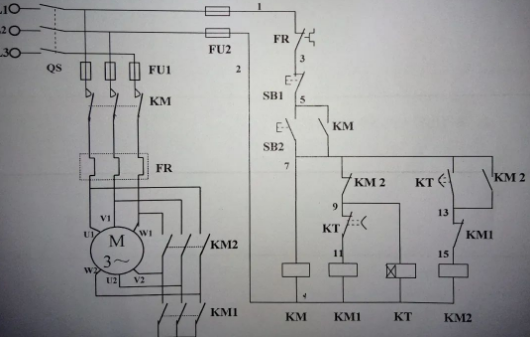

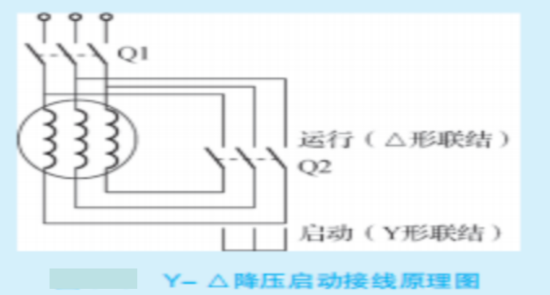

对于笼型异步电动机而言，若其功率较大，又不满足直接启动的需求，则必须采用降压启动来减小启动电流。三相异步电动机常用的降压启动控制方法有 Y-△降压启动、自耦变压器降压启动、延边三角形启动、定子串联电阻（电抗）启动。

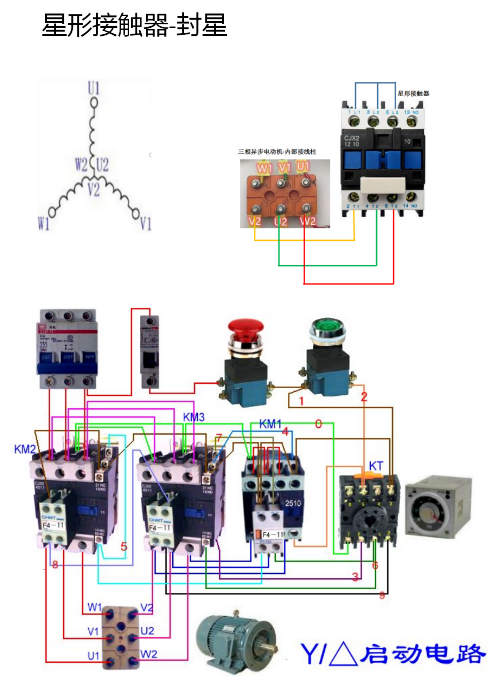

三、三相异步电动机-星形接法

三相异步电动机-星形接法

把三相电源三个绕组的末端 X Y Z连接在一起成为一个公共点O, 从起端A,B,C引出三条端线，这种接法称之为“星形接法”又称为”Y形接法”

星形接法 有助于降低绕组承受电压（220V），降低绝缘等级。降低了启动电流。缺点是电机功率减小。所以，小功率电机4KW以下的大部分采用星形接法，大于4KW的采用三角形接法。
