接触器与继电器的区别与联系

王颖老师课堂片段内容分享

课堂导入

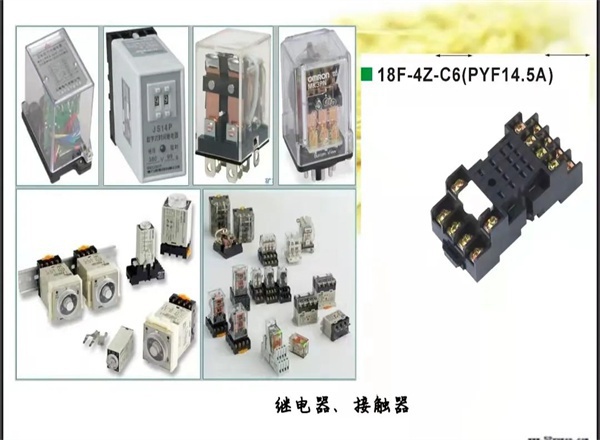

让同学们认识继电器、接触器

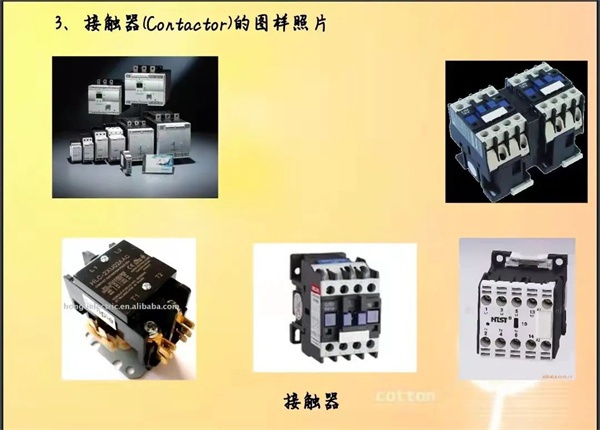

接触器

接触器(Contactor)的工作原理

接触器是指工业电中利用电流流过线圈产生磁场使触头闭合，以达到控制负载的电器。接触器由电磁系统(铁心，静铁心，电磁线圈)触头系统(常开触头和常闭触头)和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作:常闭触头断开:常开触头闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原:常闭触头闭合;常开触头断开。

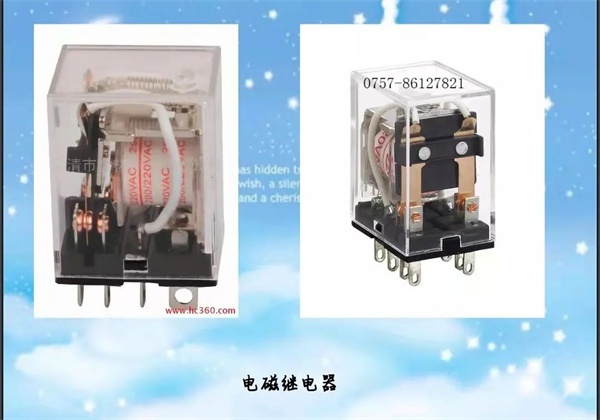

继电器

继电器(relay)的工作原理和特性

当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

了解种类

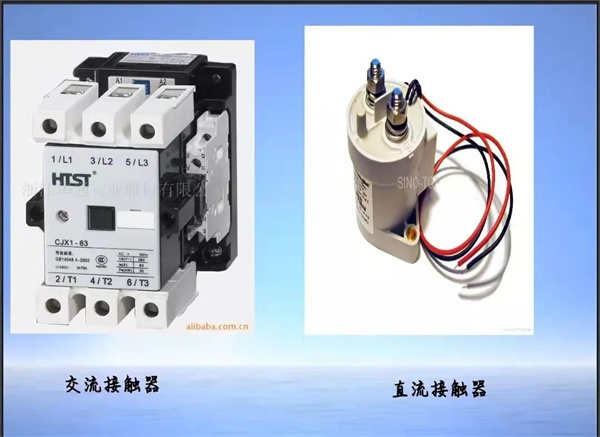

1、交流接触器

2、直流接触器

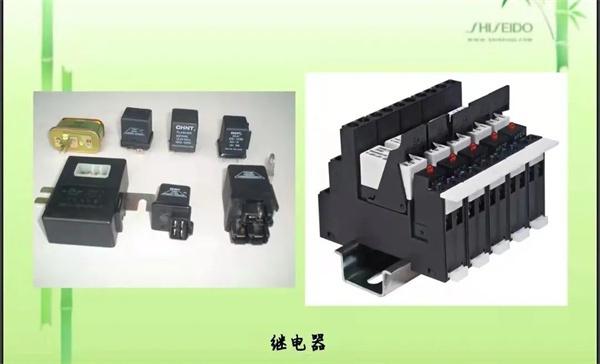

1、交流继电器

2、直流继电器

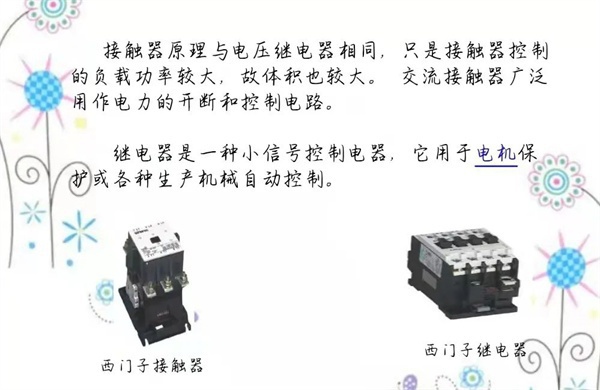

接触器与继电器的区别

接触器与继电器的区别

继电器:用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作，一个继电器往往有几对常开/常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路。

接触器:类似于断路器用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。
