课堂导入

让同学们知道什么是万用表

万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

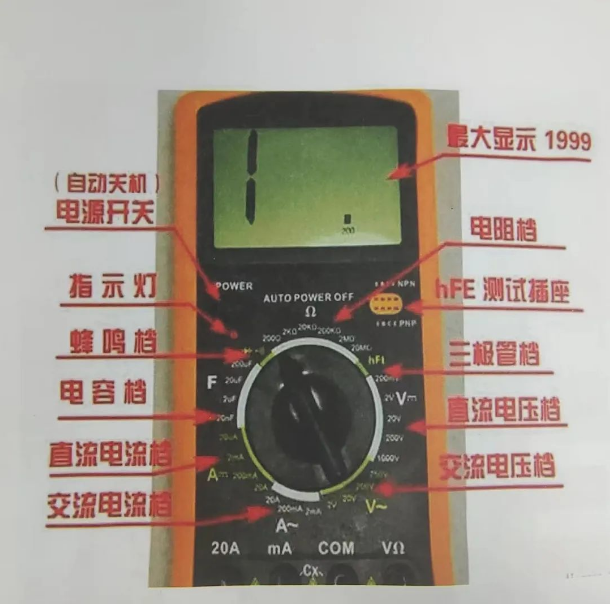

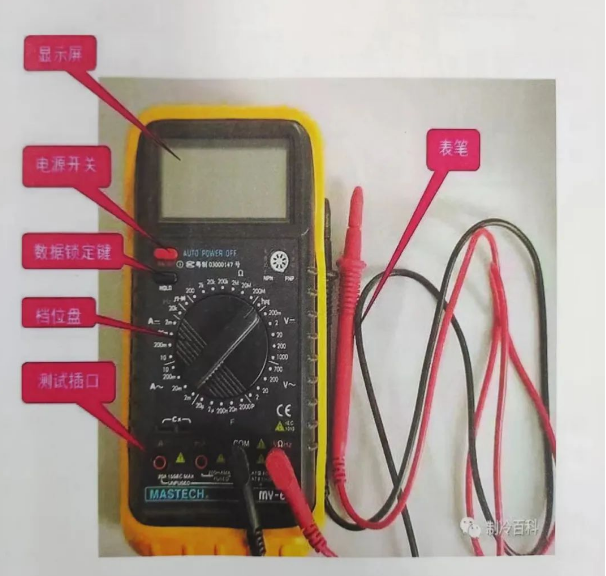

万用表种类很多，外形各异，但基本结构和使用方法是相同的。万用表面板上王要有表头和选择开关。还有欧姆档调零旋钮和表笔插孔。

下面介绍各部分的作用:

1.表头

万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值。符号A一V一2表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“一”或“DC”表示直流，“~”或“AC”表示交流，“~”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。

2.选择开关

万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。一般的万用表测量项目包括:“A”电流、“V”电压、“Ω”电阻。每个测量项目又划分为几个不同的量程以供选择。

3.表笔和表笔插孔

表笔分为红、黑二只。使用时应将红色表笔插入标有“+”号的插孔黑色表笔插入标有“—”号的插孔。

数字万用表使用方法

二、数字万用表使用方法

(一)数字万用表电压测试方法

1.直流电压的测量。

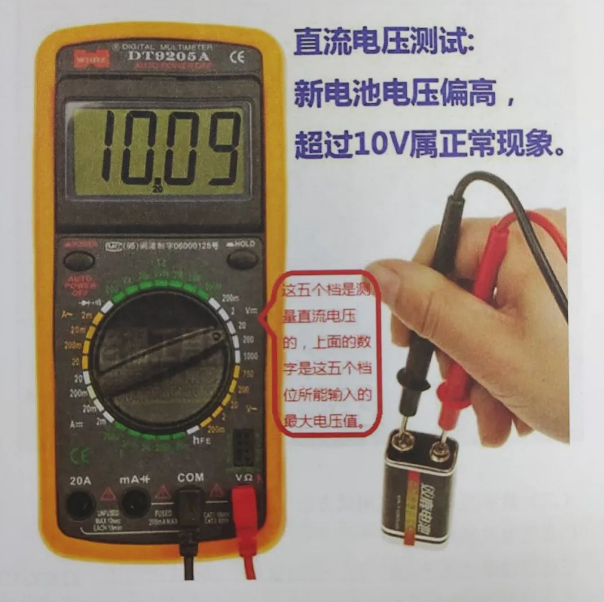

首先将黑表笔插进“com”孔，红表笔插进“VΩ ”。把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程，“V-”表示直流电压档，“V~”表示交流电压档，“A”是电流档)，接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。如果在数值左边出现“_”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
